一、接口形式

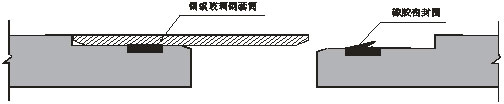

非壓力輸送管線用的頂管采用"F"型接頭，套筒材質為不銹鋼，碳鋼（防腐處理）和玻璃鋼，結構型式如下圖。
橡膠密封圈形式為楔型結構，材質為三元乙丙橡膠，氯丁橡膠。也可按客戶要求定制橡膠密封圈。
壓力輸送管線用的頂管應采用玻璃鋼或不銹鋼套筒式接頭，其結構型式如下圖。

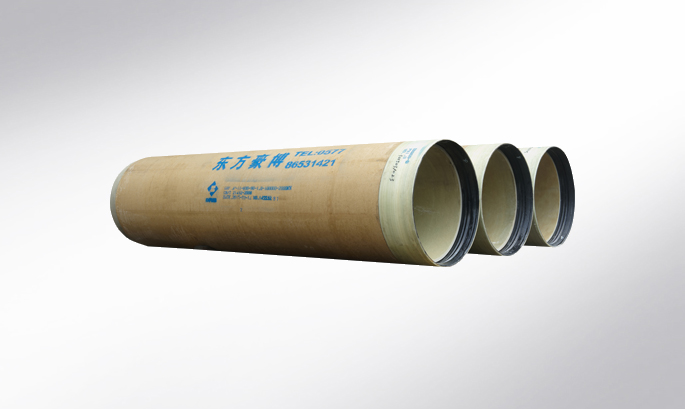

DFHB GRP管的特點
DFHB GRP管有如下優點：
1.耐腐蝕，免維護，使用壽命長（50年以上）
2.輸送流量大（GRP管n=0.009-0.01;混凝土管n=0.013-0.014）
3.強度高，縱向頂力大（GRP管?=90MPa；混凝土管C50）
4.管壁與土的摩阻力小，施工頂力小（2/3）
5.重量輕，運輸?shù)跹b方便，例如：DN2000混凝土頂管3499kg/m，而DN2000 DFHB GRP頂管850kg/m
6.施工土方量可減少30%（混凝土管OD2420，DFHB GRP OD2046）
7.施工速度快，是混凝土管的3倍
8.耐差異沉降能力強
9.可用于壓力輸送介質的管道
10.可輸送腐蝕性強的介質
| 性能 |
短期 |
長期 |
|
環向彎曲模量 |
10000-15000MPa |
4000-6000MPa |
|
環向彎曲應變 |
1.6% |
0.8% |
|
******抗壓強度 |
90 MPa |
|
|
安全系數 |
3.5 |
頂管尺度與強度
|
公稱直徑 |
外直徑 |
壁厚 |
毛重 |
******允許頂力 |
|
400 |
427 |
30~36 |
71～84 |
677~852 |
|
500 |
514 |
35~48 |
97～130 |
899~1337 |
|
600 |
616 |
43~58 |
147～193 |
1475~2098 |
|
700 |
718 |
40~68 |
165～264 |
1588~2966 |
|
800 |
820 |
42~78 |
180～345 |
1770~3802 |
|
900 |
924 |
37~77 |
196～389 |
1654~4265 |
|
1000 |
1026 |
36~85 |
213～477 |
1739~5315 |
|
1200 |
1229 |
40~81 |
284～555 |
2289~5951 |
|
1400 |
1434 |
46~76 |
381～616 |
3150~6323 |
|
1600 |
1638 |
52~86 |
492～796 |
4218~8327 |
|
1800 |
1842 |
59~90 |
627～940 |
5224~9455 |
|
2000 |
2046 |
65~86 |
768～1005 |
6548~9757 |
|
管徑、壁厚與偏差如有特殊要求，由供需雙方協商確定 |
||||
